功能特性
1. 試驗前準備
環境要求：溫度-25℃～+40℃，濕度≤80%，試驗區域無強電磁干擾。
設備檢查：校驗水槽電阻率（使用電導率儀檢測），確保絕緣支撐架無裂紋、屏蔽環接觸面清潔。
2. 試樣安裝
將核相儀連接引線完全浸入水槽，調整絕緣支架使兩端露出水面≥350mm，引線拉直避免彎曲。
高壓端接試驗電源，接地端與水槽金屬框架可靠連接（見圖1）。

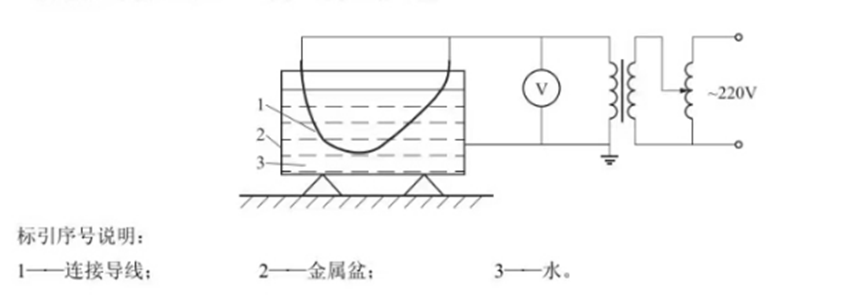

圖1.核相器連接導線絕緣強度試驗接線圖
3. 工頻耐壓試驗
3.1. 升壓程序：以1kV/s速率均勻升壓至規定試驗電壓（如10kV系統加壓至8kV），維持1分鐘。
3.2. 監測與記錄：實時讀取泄漏電流值，判定標準：10kV/35kV系統泄漏電流≤2mA，無局部放電或過熱現象。若電流超標，立即降壓并檢查引線絕緣層是否破損或受潮。
4. 試驗后處理
降壓至零，使用接地棒對引線放電≥3分鐘，拆卸試樣并記錄數據。
