NEPRI-6026登高梯具預防性試驗系統

產品用途

  • 根據《DL∕T 2157-2020帶電作業工器具試驗系統》、《DL/T976-2017帶電作業工具、裝置和設備預防性試驗規程》、《DL/T1476-2023電力安全工器具預防性試驗規程》等相關規程規定，本試驗系統通過對梯具進行靜負荷預防性試驗,用以判斷是否符合標準。

產品特點

  • 梯具支架采用電動控制方式省時省力，整體設備具有重量輕，自動化程度高，低噪音，控制穩定可靠等優點。

系統架構

本登高梯具預防性試驗系統主要由靜負荷試驗裝置和主控臺組成，主要測試項目包括：硬梯、軟梯、梯凳、快裝腳手架等等。本系統能夠通過以太網口、RS232串口、RS485總線與外設系統互聯，高效靈活搭建試驗平臺。

1.2系統軟件

本登高梯具預防性試驗系統采用具有高可靠與安全性的Linux操作系統，軟件操作界面簡潔明了，操作者能夠輕松使用。本系統軟件同時還提供上級管理數據中心接口 ，能夠根據需求快速接入數據系統。

試驗配套附件簡介

序號

配件名稱

參考圖

應用范圍

1

踏檔夾具


梯具踏檔靜負荷試驗

2

連接鎖鏈


梯具靜負荷試驗

3

鋼絲繩導軌及定滑輪


裝在底部導軌，改變鋼絲繩拉力方向可前后調整



登高工器具試驗

3.1.1梯具試驗

梯具分為安全工器具的硬梯和帶電作業的絕緣硬梯，所涉及試驗參數及試驗方法有所差異，詳細試驗要求參數如下：

項目

類別

類型

周期

試驗靜拉力(N)

載荷時間

梯具靜負荷試驗

安全工器具

硬梯

竹梯、木梯

0.5年

1765

5

其他梯

1年

1765

5

帶電作業工器具

絕緣硬梯

水平強度試驗

1年

1000

1

踏檔強度試驗

1年

800

1

抗壓試驗

(折梯人字梯)

1年

1600

1

梯凳

踏檔強度試驗

1年

1765

5

軟梯

邊繩靜負荷試驗

1年

4900

5

踏檔強度試驗

1年

1500

5


根據《DL∕T 2157-2020帶電作業工器具試驗系統》、《DL/T976-2017帶電作業工具、裝置和設備預防性試驗規程》、《DL/T1476-2023電力安全工器具預防性試驗規程》等相關規程規定，本試驗系統通過對梯具進行靜負荷預防性試驗,用以判斷是否符合標準。

本登高梯具預防性試驗系統由伺服測試平臺和梯具加載裝置組成，試驗機采用一體化設計，控制操作箱為內嵌結構，方便操作節省試驗室空間，采用伺服電機牽引鋼絲繩加載的方式進行梯具測試。梯具支架采用電動控制方式省時省力，整體設備具有重量輕，自動化程度高，低噪音，控制穩定可靠等優點。

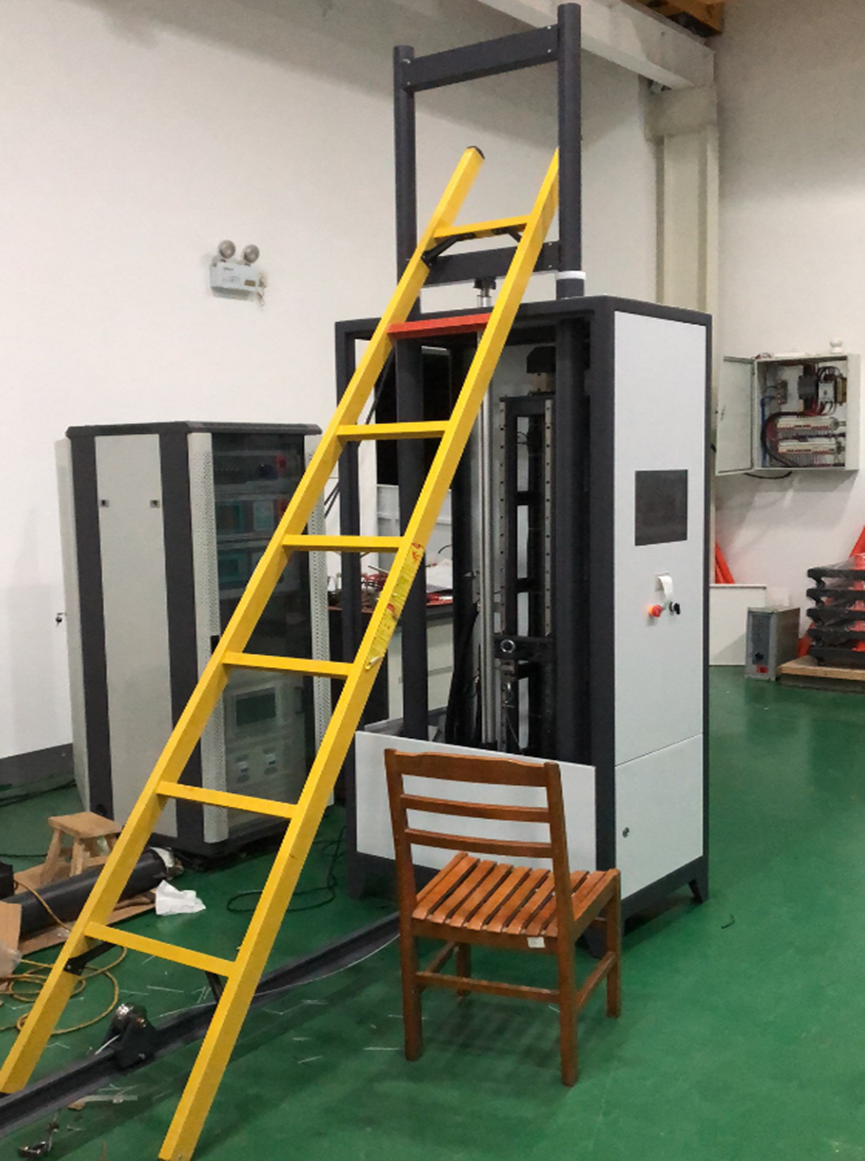

設備現場實物圖(一)

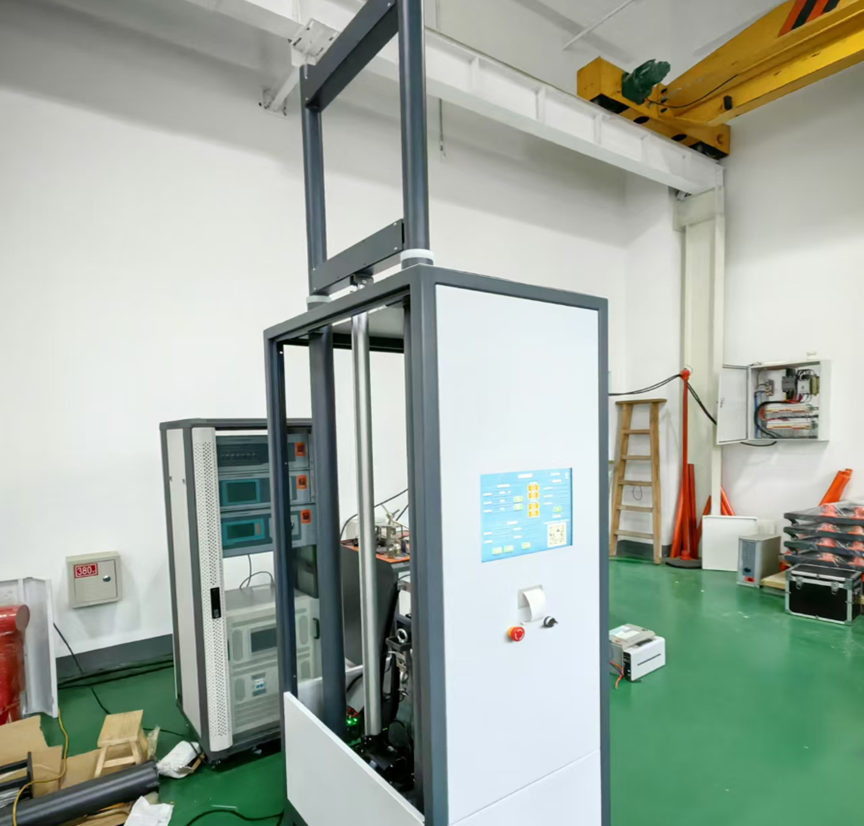

設備現場實物圖(二)


2.1登高梯具

2.1.1登高梯具試驗項目與參數

測試項目

硬梯、軟梯、梯凳、快裝腳手架、

其它：根據實際需要可自定義拉力值。



試驗參數

1、**拉力：5kN（500kg）

2、傳感器配置：5kN

3、測試精度：±0.5%

4、試驗速率：（0-500）mm/min

5、試驗行程：≤1000mm

6、工作電源：兩相三線制 AC 220V  50Hz

7、主機功耗：800W

8、設備尺寸：（長×寬×高）1973×900×630mm

9、設備重量：268kg



2.1.2系統設備參數

操作系統：Linux操作系統

人機界面：15寸液晶觸摸屏

安全防護：操作界面及警示燈提醒，異常狀態自動急停功能

打印功能：58mm熱敏打印機

外部接口：支持USB、以太網、RS232、RS485

電源參數：AC 220V,50Hz 額定功率800W

外形尺寸：1973mm*900mm*630mm
