近日，國科電研（武漢）股份有限公司（以下簡稱“國科電研”）與施耐德（北京）中壓電器有限公司（以下簡稱“施耐德北京中壓電器”）正式達成戰略合作，聯合研發推出NEPRI-R68數模一體式繼電保護測試儀。該產品融合雙方核心技術優勢，精準適配新型電力系統運維需求，為電網安全穩定運行提供了高精度、智能化的檢測解決方案，標志著我國中壓電氣檢測設備領域?qū)崿F(xiàn)了技術與應用的雙重突破。
作為電力系統安全運行的“診斷儀”，繼電保護測試儀是保障繼電保護裝置精準履職的核心設備，其性能直接關系到電網故障處置的及時性與可靠性。隨著新能源大規模接入、電網數字化轉型加速，傳統測試儀在兼容性、精度及智能化水平上已難以滿足復雜場景需求。此次國科電研與施耐德北京中壓電器的合作，正是立足行業痛點，整合國科電研在電力檢測設備研發領域的深厚積累與施耐德在中壓電器領域的全球技術資源，打造出兼具穩定性與創新性的數模一體檢測設備。

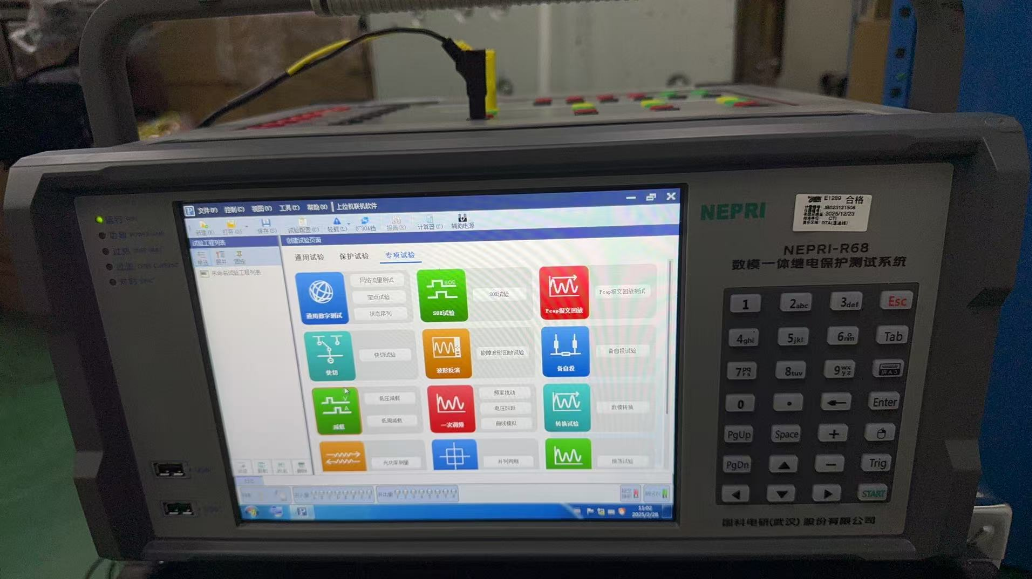

NEPRI-R68數模一體式繼電保護測試儀憑借數模深度融合技術，實現了傳統互感器（CT/VT）與電子互感器（ECT/EVT）測試場景的全覆蓋，其核心技術參數可通過國科電研官方網站W(wǎng)WW.NEPRI.CN查詢核實。據雙方聯合技術團隊披露，該產品在精度控制、功率輸出及功能拓展上實現多重突破，全面對標國際高端設備水準：交流電流輸出采用高性能功率放大器，支持6相獨立同步輸出，單相有效值范圍0~35A，額定輸出功率可達75VA/相，6相并聯輸出容量可擴展至210A（選配大容量模塊），測量精度穩定在0.05級，可精準模擬單相接地、相間短路、三相短路等各類故障電流工況，同時支持基波和諧波分離輸出、一側疊加輸出等靈活模式，滿足差動保護等復雜測試需求。交流電壓輸出涵蓋0~125V相電壓、0~216V線電壓范圍，精度同樣達到0.05級，輸出功率為40VA/相，搭配0.02級高精度內置自采校準單元，無需外接標準源即可完成全自動自我校準，校準耗時不超過3分鐘，大幅降低現場運維成本與測試耗時。
在動態性能與智能化水平上，NEPRI-R68更是針對性解決了新型電力系統的復雜測試痛點。設備電流上升時間小于10μs，電壓上升時間小于15μs，可精準復現暫態故障波形與電網振蕩工況，諧波含量≤0.1%（THD），遠優于行業常規標準，有效避免測試信號干擾被測保護裝置的動作邏輯。該設備全面支持IEC 61850協議，涵蓋Ed.1/Ed.2版本，可與智能變電站系統無縫對接，實現SV（采樣值）報文、GOOSE（面向通用對象的變電站事件）報文的精準模擬、解析與回放，兼容傳統互感器輸入、電子互感器輸入及混合輸入等多種場景，適配110kV及以下電壓等級的各類繼電保護裝置測試。同時，設備搭載PowerPC+X86雙架構處理平臺，內置10.4英寸高清圖形化操作界面，支持SCD文件一鍵解析與虛端子可視化配置，搭配PCAP文件回放、網絡壓力測試、報文風暴模擬等功能，可完成從穩態精度測試、暫態特性驗證，到常規保護測試、網絡安全校驗的全流程閉環檢測。此外，設備內置標準化測試模板庫，支持測試用例自定義編輯與保存，可自動生成符合國網“九統一”規范的測試報告，大幅提升現場調試與定檢效率。
施耐德北京中壓電器技術總監表示，NEPRI-R68的研發充分借鑒了施耐德Easergy系列繼電保護裝置的兼容設計理念，在接口標準化、操作便捷性上實現了與施耐德中壓產品的深度適配，同時兼顧其他品牌設備的通用性，極大降低了用戶的替換成本。“依托施耐德在全球中壓配電領域的應用經驗，我們將設備的穩定性與運維便捷性納入核心設計指標，其獨特的模塊化結構的設計，可實現10分鐘內快速更換核心模塊，大幅縮短設備停機維護時間?！?/span>
國科電研研發負責人則強調，產品的推出是雙方技術協同的成果。“國科電研深耕電力檢測領域多年，在數模一體技術、故障波形模擬等方面擁有多項**，而施耐德的加入為產品注入了國際化的設計標準與場景化的應用經驗?！痹撠?fù)責人透露，NEPRI-R68可廣泛應用于變電站新建改造調試、設備定期檢驗、故障排查及科研教學等場景，能夠精準驗證繼電保護裝置的動作邏輯、定值精度及抗干擾能力，助力電網實現“預防性維護”向“預測性維護”轉型。
在實際應用場景中，NEPRI-R68的技術優勢已得到充分驗證，展現出極強的場景適配能力。在某省級電網智能變電站改造項目中，該設備成功完成了線路距離保護、變壓器差動保護、電抗器保護等多項核心測試任務，通過模擬復雜故障序列、CT斷線閉鎖、重合閘后加速等工況，精準定位了2處保護裝置定值偏差隱患，全程測試耗時較傳統設備縮短40%以上，且測試數據與標準源比對誤差控制在0.03%以?xún)?nèi)。針對新能源電站、高原高寒地區等特殊場景，該設備采用寬溫設計，工作環境溫度范圍可達-20℃~+55℃，具備IP54級防塵防水性能，抗電磁干擾能力符合GB/T 17626相關標準，可在惡劣工況下穩定運行。在某光伏電站運維項目中，NEPRI-R68通過模擬新能源發電波動、低電壓穿越等特殊工況，有效驗證了并網線路保護裝置的靈敏性與可靠性，為新能源安全并網提供了關鍵技術支撐。其獨特的模塊化結構設計，不僅實現10分鐘內快速更換核心模塊，還支持功能模塊靈活擴展，可根據測試需求加裝高頻信號輸出、暫態過電壓模擬等模塊，兼顧當前運維需求與未來技術升級空間。
此次國科電研與施耐德北京中壓電器的合作，既是雙方優勢互補的成功實踐，更是中外企業協同推動電力檢測設備國產化升級的重要探索。國科電研的核心技術研發能力與施耐德的國際化設計標準、場景化應用經驗深度融合，讓NEPRI-R68在精度、穩定性與智能化水平上實現跨越式提升，打破了高端數模一體式繼電保護測試儀的進口依賴。未來，雙方將以NEPRI-R68為合作起點，持續深化在智能檢測、數字化運維等領域的技術協同，依托www.lyjldl.com平臺的技術輸出與服務能力，針對特高壓工程、新型電力系統調度等需求，研發更多定制化測試設備與解決方案。此次合作不僅為電力檢測行業注入了創新活力，更將為我國電網數字化轉型、能源安全保障提供堅實的技術支撐，助力電力行業實現從“預防性維護”向“預測性維護”的轉型升級，為雙碳目標下的能源結構優化貢獻力量。
