一、   背景概述

電力安全工器具及帶電作業工器具是電力系統日常操作的安保工具，它的可靠性和安全性直接關系到操作人員的生命安全。因此對于安全工器具及帶電作業工器具的檢測和管理成為電力系統亟待加強的工作內容。

國網公司總部制定試驗檢測中心內部資質評審規范和試驗檢測中心建設規范，明確檢驗中心資質評審和試驗?zāi)芰Ψ旨?jí)、典型建設標準及配置等要求。各省公司級單位制定實施細則，明確本單位試驗檢測內部資質評審認定、復審、評價、摘牌等工作流程，推進本單位檢驗中心建設和資質認證工作。

    2021年9月17日**電網公司頒布了Q/GDW 12154-2021《電力安全工器具試驗檢測中心建設規范》，要求各級單位需要建設C1級安全工器具試驗室，以滿足安全工器具預防性試驗需要。對電力安全工器具試驗檢測中心建設的總則、 工器具及試驗分類、電氣試驗要求、機械試驗要求、試品存放要求、管理要求做出規定。

   按照Q/GDW 12154—2021《電力安全工器具試驗檢測中心規范》標準，C級安全工器具試驗中心需要具備220kV及以下電壓等級安全工器具基本絕緣工器具、絕緣安全工器具、輔助絕緣安全工器具、個體防護裝備、登高工器具的電氣及機械試驗。

二、   建設目標

     建設一個C級電力安全工器具試驗檢測中心,作為電力安全工器具運行保障的重要技術支撐，實現全省安全工器具狀態監測水平的提升，切實提高電力運行的穩定性和可靠性。試驗檢測中心含全自動絕緣靴絕緣手套耐壓測試模塊、絕緣墊絕緣毯試驗?zāi)K、手套涼曬模塊、電力安全工器具力學性能試驗?zāi)K、絕緣桿試驗系統模塊、驗電器功能檢測模塊、工頻升壓系統模塊、現場智能安全系統模塊、接地線成組測試模塊、絕緣梯具測試模塊等。建成后可實現絕緣靴、絕緣手套、絕緣桿、絕緣墊、絕緣服、驗電器、接地線、腳扣、安全帽、竹木梯、絕緣梯、安全帶等安全工器具檢測。

三、   項目場地需求

3.1檢測中心占地面積需求

 3.1.1.占地總面積≥500平方米，凈空高≥11米。

 3.1.2.將一部分區域架空隔為2層，作為辦公區域（收發室等）和庫房區域（待檢區、已檢區等），上下2層占地面積約150平方米；

 3.1.3.試驗、功能區域占地面積約350平方米，分為500kV耐壓區、150kV耐壓區、50kV耐壓區、電氣控制室1、電氣控制室2、安全工器具力學檢測室1、安全工器具力學檢測室等。

四、   試驗室各個區域及開展測試項目

（一）500kV電學試驗區域

本區域可用于安全工器具等試品進行110kV~330kV絕緣桿、接地線絕緣桿、電容型驗電器、核相器絕緣桿、絕緣夾鉗、絕緣硬梯等工頻耐壓試驗；

（二）150kV電學試驗區域

本區域主要進行10~35kV絕緣桿、接地線絕緣桿、電容型驗電器、核相器絕緣桿、絕緣夾鉗、絕緣硬梯、絕緣繩、絕緣軟梯、斗臂車工頻耐壓試驗；

（三）50kV電學試驗區域

本區域主要進行絕緣靴、絕緣手套、絕緣安全帽、絕緣罩、絕緣服、絕緣袖套、絕緣毯、絕緣墊、輔助型絕緣膠墊、絕緣隔板、絕緣罩工頻耐壓試驗、10~35kV驗電器啟動電壓試驗；

（四）電參數區域

本區域可用于：接地線、個人安保線、屏蔽服、導電鞋性能參數試驗;

（六）力學試驗區域

本區域主要完成安全帽、安全帶、安全繩、個人安保繩、登高板、硬梯、軟梯、腳手架、檢修平臺等性能參數試驗。

（一）主控室——實現軟件管理功能區域

1、登錄賬戶管理要求

 1.1、新增賬戶

 1.2、編輯賬戶：修改賬戶密碼和修改賬戶權限

 1.3、刪除賬戶

 2、接收試驗中心上傳的相關數據

 2.1、人員信息

 2.2、檢測數據、檢測報告

 2.3、客戶信息

 2.4、試品信息

 2.5、檢測標準、檢測項目、檢測報告

 3、基礎臺賬

 3.1、試品信息

 3.2、客戶信息

 3.3、檢測標準

 3.4、檢測項目

 4、數據報表

 4.1、試品檢測合格率：根據不同條件組合查詢（客戶、批次、試品類型）

 4.2、工器具使用壽命統計

五、   電力安全工器具試驗依據標準

六、   開展試驗項目

（一）電學試驗

（二）力學試驗

七、   項目的*終目標

建設一個集力學和電學為一體、可開展全220kV以下安全工器具檢測的智能絕緣工具試驗系統。該系統由一個控制中心控制多片區域，來實現整套系統的平衡運行，做到系統各部件的同時運行。通過智能絕緣工具試驗系統的建成來實現建設一個標準、先進的安全工器具試驗室的目的。

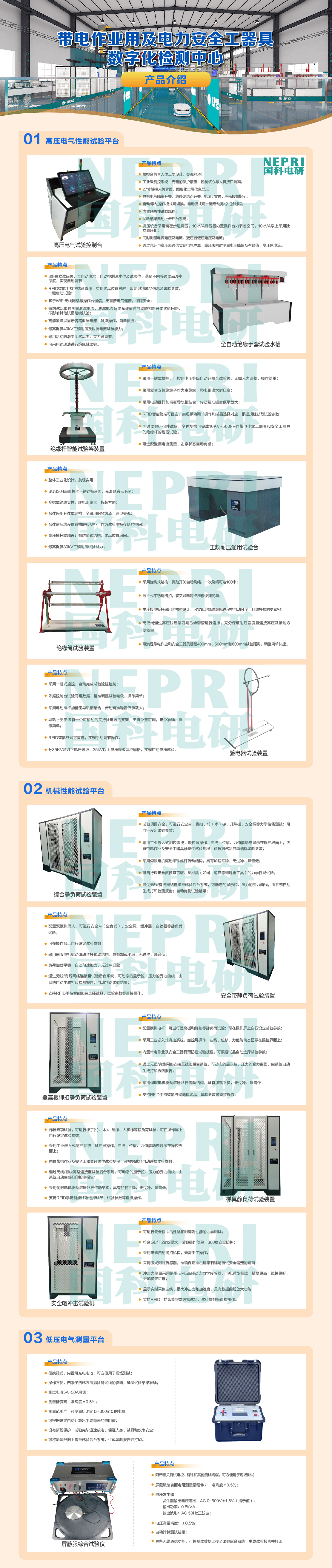

八、   檢測設備列表

依據實驗室建設標準及依據結合建設方項目和實際需求：整個實驗室電學部分分為五個工位，即：10kVA/50kV工位、20kVA/150k工位、100kVA/500kV工位、電參數工位、力學工位，覆蓋10~330kV絕緣工器具的電學力學性能試驗。其中：

10kVA/50kV工位涵蓋：絕緣靴、絕緣手套、絕緣安全帽、絕緣罩、絕緣服、絕緣袖套、絕緣毯、絕緣墊、輔助型絕緣膠墊、絕緣隔板、絕緣罩工頻耐壓試驗、10~35kV驗電器啟動電壓試驗；

20kVA/150kV工位涵蓋：10~35kV絕緣桿、接地線絕緣桿、電容型驗電器、核相器絕緣桿、絕緣夾鉗、絕緣硬梯、絕緣繩、絕緣軟梯、斗臂車工頻耐壓試驗；

100kVA/500kV工位涵蓋：110kV~330kV絕緣桿、接地線絕緣桿、電容型驗電器、核相器絕緣桿、絕緣夾鉗、絕緣硬梯等工頻耐壓試驗；

電參數工位涵蓋：接地線、個人安保線、屏蔽服、導電鞋性能參數試驗。

力學性能試驗工位涵蓋：安全帽、安全帶、安全繩、個人安保繩、登高板、硬梯、軟梯、腳手架、檢修平臺等性能參數試驗。
