繼電保護裝置庫檢（質檢）自動閉環測試系統

一、方案概述：

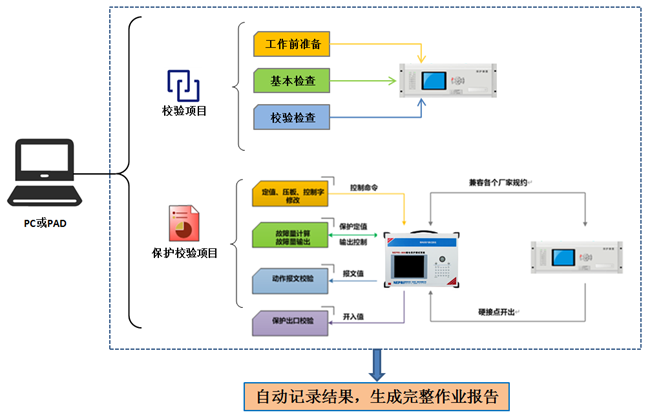

通過自動化測試軟件，按照標準作業流程，按照客戶配置的標準測試模板，對繼電保護測試儀進行控制，在較少個人技術依賴和人工干預的情況下，自動完成測試任務并記錄試驗結果數據，生成標準測試報告，實現繼電保護裝置的自動化出廠檢測過程。

項目		響應方式	對應標準作業卡內容響應
手動校驗項目
工作前準備	1、裝置名稱及型號、出廠編號 2、工作負責人 3、檢驗日期 4、安保措施	手動選擇確認或掃碼確認	自動作為報告內容

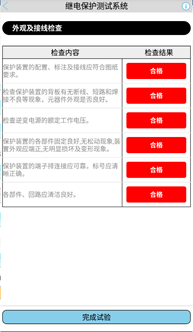

基本檢查	1、外觀及接線檢查、屏機檢查 2、裝置信息檢查 3、絕緣檢查及CT電阻測量 4、危險點分析及控制措施 5、反措執行檢查 6、保護裝置缺陷處理 7、通電回路檢查	手動選擇確認，并記錄詳細數據，簽字確認等	包括內容：記錄裝置型號、版本、效驗碼、出廠時間、投運時間記錄裝置電源出廠時間，使用年限及24V電源測量值啟動失靈保護回路檢查（壓板在斷開位置，使用萬用表直流電壓檔進行電位測量）永跳回路檢查（母差、失靈保護等跳線路開關）
校驗檢查	1、測試前裝置配置信息備份	自動保存	1、基本檢查部分自動保存 2、模型文件、定值/壓板/保護動作/告警等信息自動召測保存
自動校驗項目

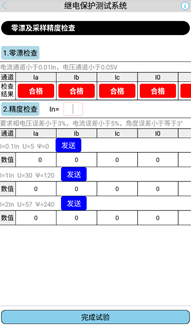

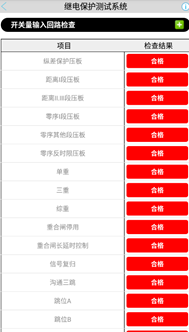

基本校驗	零漂、刻度值、開入開出檢查測量檢查、傳動試驗	自動測試	零漂、刻度值、開入開出檢查測量檢查、傳動試驗
保護定值校驗	保護裝置邏輯功能檢驗兩種方式： 1、根據裝置型號自動匹配校驗項目 2、根據保護類型定值項自動匹配校驗項目線路、主變、母差、備自投等	自動測試	保護裝置邏輯功能檢驗，自動化測試軟件讀寫保護裝置定值、操作保護壓板投退，讀取保護動作信息等試驗需要的內容。 (智能站兼容所有標準IEC61850裝置測試，常規站兼容常見的103協議或私有協議保護校核測試)
試驗結論與報告

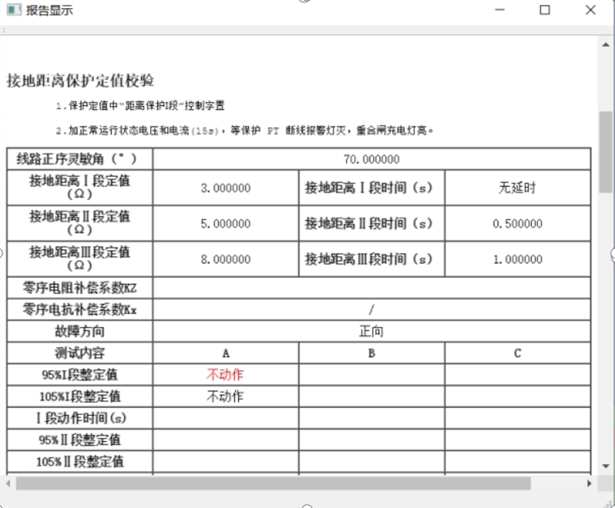

	1、測試完成后裝置信息還原校核 2、根據標準自動判斷校驗項合格與否 3、自動生成標準測試報告	自動生成	試驗結論遺留問題

二、具體功能描述

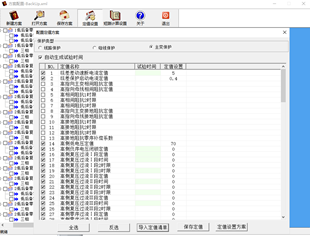

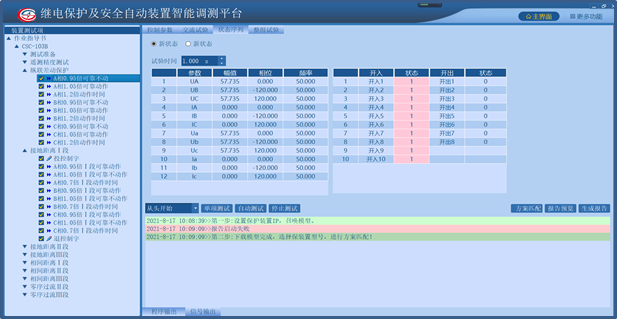

（1）能夠根據編輯好的裝置測試模板實現自動測試，測試過程無需人工干預，測試完成，生成標準格式的測試報告，報告生成方式支持Word和Excel。

（2）自動測試程序支持開發標準規約平臺控制接口，能夠兼容和支持各種裝置規約，實現與被測裝置的通訊。

（3）測試過程中，如果出現測試不合格項目，能夠因醒目的顏色進行提示，測試項目的不同測試狀態用不同的顏色顯示。

（4）自動測試程序能夠?qū)崟r保存當前的測試狀態，在下次進入時自動回復到上一次退出系統的狀態，即使點操作系統突然中斷，也不會造成試驗數據的丟失。系統能夠記錄被測裝置上送的各種報文，協助問題分析。

（5）在測試控制時，有“從此項目往下測試”、“測試選中的單個項目/單個項目集”、“測試全部不合格項目”三種控制方式。
