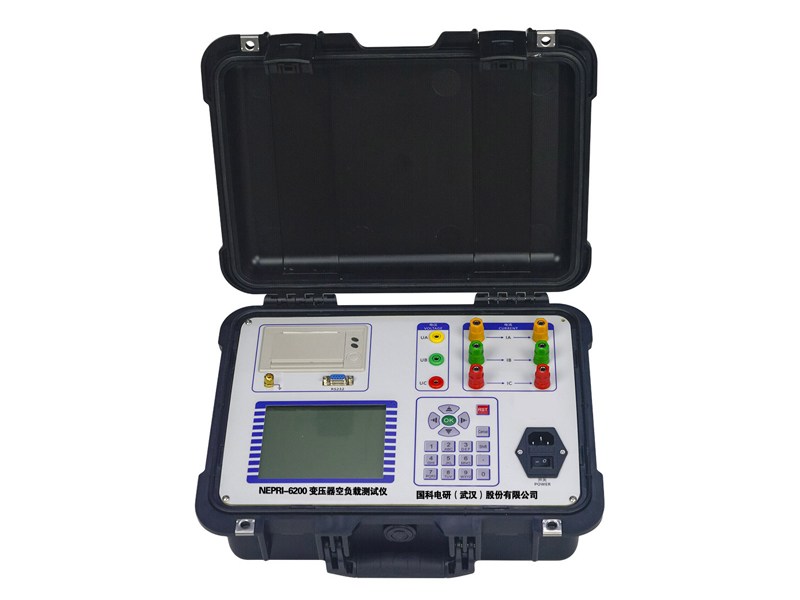

乍一眼看上去這個測量儀器的操作面板好像還比較復雜，看到里面有很多的孔洞，還有好幾個按鈕，另外還有一個控制的區域。但實際上變壓器容量測試儀控制面板上面的這些區域的分布都是非常的合理的，我們可以一個一個的來看這個控制面板，尤其是初學者剛開始了解這個設備的時候，更是要把這個控制面板學會。因為一旦學會了這個控制面板之后，那么基本上這個儀器設備的操作就能夠了解的比較清楚，下面給大家分析一下這個控制面板里面的構成情況。
變壓器容量測試儀控制面板上面有一個液晶顯示區域，一般的話這個控制面板的左下角就是有一個顯示屏幕這個顯示屏幕，它能夠顯示一些漢字，也可以做出一些操作方面的指導，所以新手在操作這個的時候，根據這個液晶顯示屏上面的提示來操作，這樣操作起來會比較方便，然后這上面還可以有讀數?？刂泼姘迳?，另外一個部分就是那個保險盒，這個保險盒就好像是一個按鈕一樣，目的是為了保護這個設備能夠正常的運轉。然后這個保險盒旁邊還有一個東西叫做連接大地的那個連接線，這個東西是非常重要的，一定要把它連接到地下，這是一個接口，可以有一個人專門的線插上就能夠連接起來。
變壓器容量測試儀操作面板上面，接下來的一個部位就是面板打印機。這個東西如果是需要進行打印的話，就可以從這個地方打印出我們想要的數據，也就是打印出的那個紙條就可以從這里取出來。包括了那個接地盒，還有那個面板打印機以及那個保險，他們都是在一塊的分布在這個控制區域的左上角部分。然后右邊有很多的插孔，大家看到這個插孔不知道是什么，這個插孔分為兩個部分插孔，左邊的這一個部分是容量測試插孔有黃色的插孔，還有綠色的以及紅色的插孔，另外還有黑色的插孔。右邊那一部分是用來測試變壓器空載容量的，這上面也有很多的插孔接線端子。同樣會有不同的顏色來進行區分，所以在接線的時候一定不要接錯，在說明書上面有接線的示意圖，在接線的時候按照這個示意圖去接線就可以了。
