主要特點
1、可定量測量各種型號真空開關滅弧室內的真空度；
2、現場測量時不需拆卸真空開關；
3、測試結果準確可靠；
4、液晶漢字顯示，操作更加簡單方便；
5、可保存、打印、查看測試的試驗數據；
6、儀器帶有RS232通訊接口，可以連接計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；
7、儀器重量輕，攜帶方便；
測試原理
NEPRI-6340真空開關真空度測試儀采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流一真空度曲線獲得該管型的真空度。
在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回?cái)嗦菲鲿r(shí)需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
儀器的工作原理

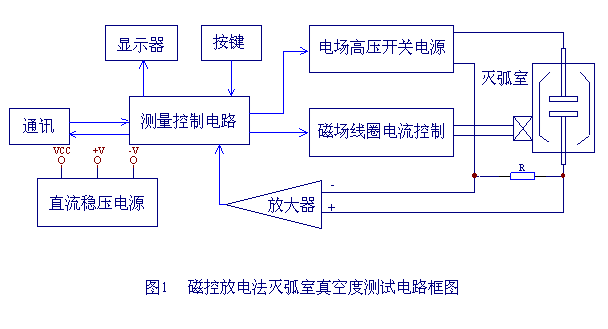

真空度測試儀框圖如圖1所示。
整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，**經運算由液晶顯示屏顯示測得的真空度值。
???
圖2 放電波形圖
