作原理簡介：
時間校準裝置電路劃分為：觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路，如圖（1）所示。
圖（1）
4.2 該校準裝置的特點是：
4.2.1 實時性強。裝置觸發環節采用恒流觸發，計數環節采用高速可編程邏輯電路構成同步計數器，保證計數輸出和基準脈沖同步，實現了觸發實時，計數實時，輸出實時。
4.2.2 適配性強。輸出接點隔離輸出，適應不同類型的高壓開關動作特性測試儀的校驗，保證了校驗的適配性。
4.2.2 精確性和穩定性高。采用高精度有源晶振，保證基準脈沖的精確性和穩定性。
1、12路斷口 | 2、6路合閘電阻 | 3、有源觸發輸入 |
4、無源觸發 | 5、有源輸出 | 6、接地柱 |
7、電源插座 | 8、電源開關 | 9、液晶屏 |
10、鍵盤 |
5.1 12路斷口：
本裝置可輸出時間信號。12路觸頭輸出與被測高壓開關測試儀信號端口一一對應，前6路A1，B1，C1，A2，B2，C2公共點接地柱相通，后6路A3，B3，C3，A4，B4，C4公共點接地柱隔離，稱之為虛地。如果要同時測量12路，則要保證兩個地相連。
5.2 6路合閘電阻：
本裝置可模擬帶合閘電阻的高壓開關動作，儀器前6路通道內置合閘電阻的投切電阻，電阻值分為A1（200Ω）、B1（400Ω）、C1（620Ω），A2（800Ω）、B2（1000Ω）、C2（1200Ω）。（阻值可定制）合閘時間，投切時間均可設置。
5.3有源觸發輸入：
由被校驗的高壓開關測試儀提供觸發電壓，輸入觸發電壓的范圍為：DC20－280伏。(儀器對應的)
5.4 開關量輸入（無源外觸發）：
由被試品輸出開關量給裝置（**是電子開關，普通刀閘會有彈跳，導致裝置重復動作），主要用于檢測有時間測試要求的其他設備和本裝置送檢使用。
5.5有源輸出：
由被校驗的高壓開關測試儀或者多功能測試臺提供觸發電壓，輸入觸發電壓的范圍為：DC12~150伏左右。用來觸發裝置。
6.1接線方法（以被校驗高壓開關測試儀內觸發為例）
將校驗裝置A1B1C1，A2B2C2，A3B3C3，A4B4C4斷口線對應航插與被校驗高壓開關測試儀一一對接，將校驗裝置有源觸發航插接到高壓開關測試儀合分閘電源上。（部分有短路保護功能的斷路器測試儀，短路保護必須先去掉。去掉方法是：按住向下鍵不放，重新開機，儀器屏幕提示“檢測狀態，無輸出短路檢查，釋放按鍵繼續”）
此接線方式對應的校驗裝置校準參數設置如下：
觸發方式：外觸發（此時被校驗高壓開關測試儀觸發方式須設為內觸發）
觸發類型：有源觸發
脈沖輸入：節點輸入
如果校驗裝置觸發方式設為內觸發，則校驗裝置有源觸發輸出可不接線。此時，被校驗高壓開關測試儀觸發方式須設為外觸發。

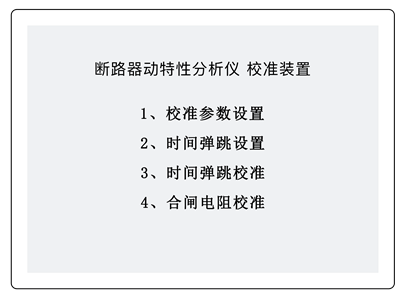

6.2接好高壓開關測試儀和校驗裝置的地線和兩者之間相關的測試線。然后開機后顯示界面如下：
進入校準參數設置界面，確認參數設置與接線方式無誤。返回主界面，進入時間彈跳校準界面進行高壓開關動特性測試儀的時間參數校準。

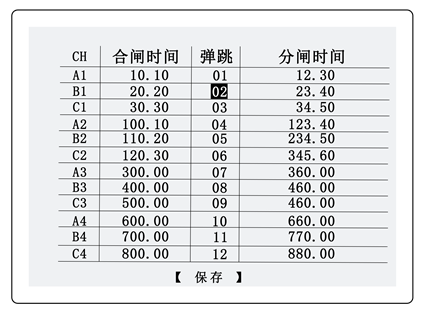

6.3時間彈跳設置
如需對校驗時間參數預設值進行修改，可進入時間參數設置界面進行修改。例如：想修改B1通道的合閘時間參數。移動光標到B1對應的合閘時間位置，再按下確認鍵，即可對數據進行修改主。左右鍵移動數據位置，上下鍵改變數據大小。修改完成按OK鍵確認并移動光標至保存位置，按確認鍵保存。
如需修改其他通道的數值，方法同上。
彈跳的設置方法也是一樣的，彈跳數值在0-20次之間任意設置。
6.4合閘電阻校準
本裝置前6路通道具備合閘電阻功能。阻值可任意選擇，訂貨時告知需要測量的阻值范圍或默認出廠值，阻值一旦固定，用戶不方便修改，建議返廠修改。
合閘時間和投切時間可自行設定，系統默認合閘時間為60ms，投切時間為10ms。
測試方法和時間測量一致。只看被試品的阻值測量值，標準時間和阻值一次測出。
