1. 系統說明

根據《DL∕T 2157-2020帶電作業工器具試驗系統》、《DL/T976-2017帶電作業工具、裝置和設備預防性試驗規程》、《DL/T1476-2023電力安全工器具預防性試驗規程》等相關規程規定，本試驗系統通過對個體防護裝備以及登高工器具的力學進行預防性試驗用以判斷是否符合標準。

1.1 系統架構

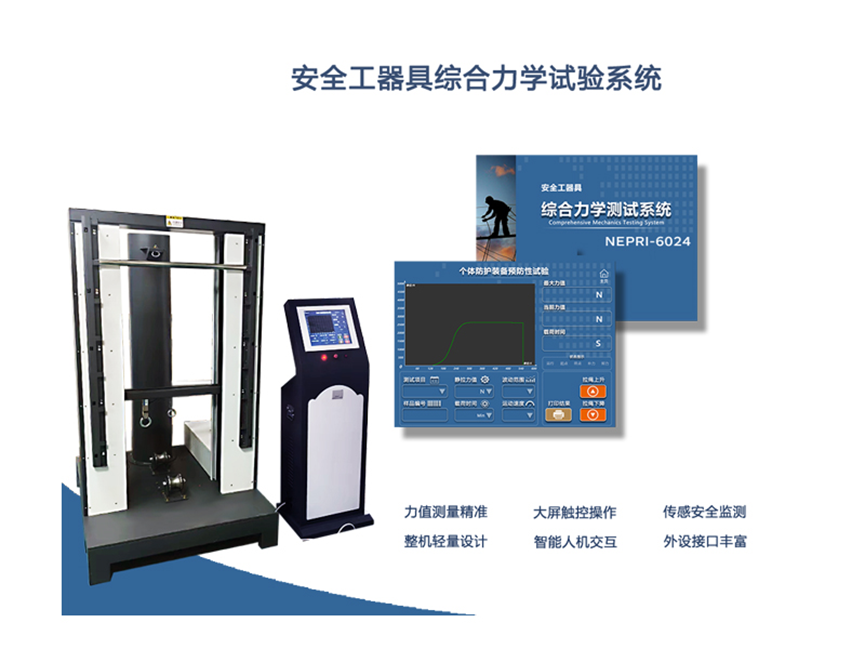

本安全工器具綜合力學試驗系統主要由綜合靜負荷試驗裝置和主控臺組成，主要測試項目包括：登桿腳扣、登高板、硬梯、軟梯、快裝腳手架、滑車、安全帶、安全繩、自鎖器、緩沖器。本系統能夠通過以太網口、RS232串口、RS485總級與外設系統互聯，高效靈活搭建試驗平臺。

1.2系統軟件

本安全工器具綜合力學試驗系統采用具有高可靠與安全性的Linux操作系統，軟件操作界面簡潔明了，操作者能夠輕使用。本系統軟件同時還提供上級管理數據中心接口 ，能夠根據需求快速并入數據系統。

1. 技術參數說明

本安全工器具綜合力學試驗系統涉及登高工器具、個體防護裝備的預防性試驗，主要參數如下：

2.1登高工器具

2.1.1登高工器具試驗項目與參數

測試項目

登桿腳扣、登高板、硬梯、軟梯、快裝腳手架

其它：根據實際需要可自定義拉力值。

試驗參數

拉力值范圍：0~5kN

準確度：±0.1%

有效試驗高度：≤2800mm

2.1.2登高工器具試驗項目與參數

測試項目

   安全帶、安全繩、自鎖器、緩沖器、滑車

其它：根據實際需要可自定義拉力值。

試驗參數

拉力值范圍：0~5kN

準確度：±0.1%

有效試驗高度：≤3000mm（浪注：滑車≤2000mm）

2.1.3系統設備參數

操作系統：Linux操作系統

人機界面：15寸液晶觸摸屏

安全防護：操作界面及警示燈提醒，異常狀態自動急停功能

打印功能：58mm熱敏打印機

外部接口：支持USB、以太網、RS232、RS485

電源參數：AC 220V,50Hz 額定功率800W

外形尺寸：1000mm*1200mm*1850mm

2.1.4系統參數匯總表

2. 試驗方法

3.2登高工器具試驗

3.2.1登高腳扣試驗

腳扣試驗分為腳扣靜態負荷和腳扣帶靜態負荷兩種，試驗要求參數如下：

3.2.2登高板試驗

登高板靜負荷試驗要求參數如下：

3.2.3梯具試驗

梯具分為安全工器具的硬梯和帶電作業的絕緣硬梯，所涉及試驗參數及試驗方法有所差異，詳細試驗要求參數如下：

3.2個體防護裝備試驗

3.2.1安全帶試驗

安全帶根據類型分為圍桿作業、區域限制、墜落懸掛等三種類型，試驗要求參數如下：

3.2.2安全繩試驗

安全繩靜負荷試驗要求參數如下：

3.2.3緩沖器自鎖器測試

緩沖器自鎖器靜負荷試驗要求參數如下：
