NEPRI-6022安全帶靜負荷拉力試驗機

產品用途

  • 本試驗系統通過對個體防護裝備進行靜負荷預防性試驗,用以判斷是否符合標準。

產品特點

  • 本個體防護裝備預防性試驗系統由伺服測試平臺和試驗加載裝置組成，試驗機采用一體化設計，控制操作箱為內嵌結構，方便操作節省試驗室空間，采用伺服電機帶動絲桿控制加載裝置的方式進行個體防護裝備的測試?？刂品绞绞r(shí)省力，整體設備具有重量輕，自動化程度高，低噪音，控制穩定可靠等優點。

1. 系統說明

根據《DL∕T 2157-2020帶電作業工器具試驗系統》、《DL/T976-2017帶電作業工具、裝置和設備預防性試驗規程》、《DL/T1476-2023電力安全工器具預防性試驗規程》等相關規程規定，本試驗系統通過對個體防護裝備進行靜負荷預防性試驗,用以判斷是否符合標準。

本個體防護裝備預防性試驗系統由伺服測試平臺和試驗加載裝置組成，試驗機采用一體化設計，控制操作箱為內嵌結構，方便操作節省試驗室空間，采用伺服電機帶動絲桿控制加載裝置的方式進行個體防護裝備的測試?？刂品绞绞r(shí)省力，整體設備具有重量輕，自動化程度高，低噪音，控制穩定可靠等優點。

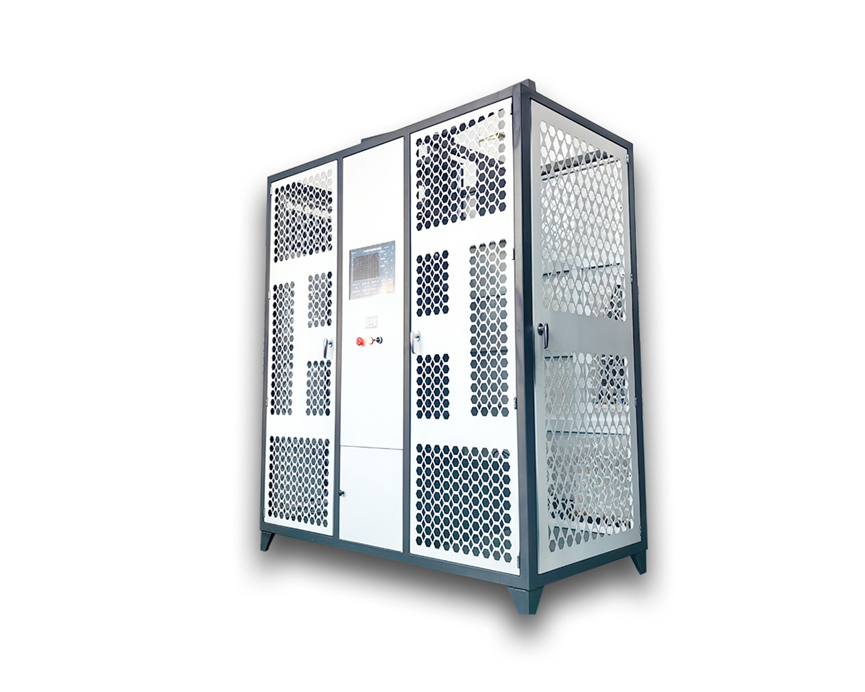

設備現場實物圖(一)

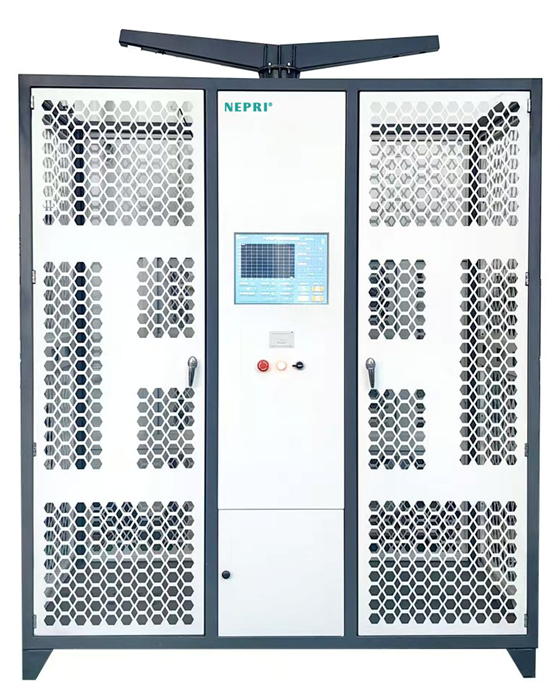

設備現場實物圖(二)

1.1 系統架構

本個體防護裝備預防性試驗系統主要由靜負荷試驗裝置和主控臺組成，主要測試項目包括：安全帶、安全繩、自鎖器、緩沖器等等。本系統能夠通過以太網口、RS232串口、RS485總線與外設系統互聯，高效靈活搭建試驗平臺。

1.2系統軟件

本個體防護裝備預防性試驗系統采用具有高可靠與安全性的Linux操作系統，軟件操作界面簡潔明了，操作者能夠輕松使用。本系統軟件同時還提供上級管理數據中心接口 ，能夠根據需求快速接入數據系統。



產品概述

根據《DL∕T 2157-2020帶電作業工器具試驗系統》、《DL/T976-2017帶電作業工具、裝置和設備預防性試驗規程》、《DL/T1476-2023電力安全工器具預防性試驗規程》等相關規程規定，本試驗系統通過對個體防護裝備進行靜負荷預防性試驗,用以判斷是否符合標準。

本個體防護裝備預防性試驗系統由伺服測試平臺和試驗加載裝置組成，試驗機采用一體化設計，控制操作箱為內嵌結構，方便操作節省試驗室空間，采用伺服電機帶動絲桿控制加載裝置的方式進行個體防護裝備的測試?？刂品绞绞r(shí)省力，整體設備具有重量輕，自動化程度高，低噪音，控制穩定可靠等優點。




主要技術參數

測試項目

安全帶、安全繩、自鎖器、緩沖器等、

其它：根據實際需要可自定義拉力值。



試驗參數

1、**拉力：20kN（2000kg）

2、傳感器配置：20kN

3、測試精度：±0.5%

4、試驗速率：（0-500）mm/min

5、試驗行程：≤1000mm

6、工作電源：兩相三線制 AC 220V  50Hz

7、主機功耗：800W

8、設備尺寸：（長×寬×高）1750mm*950mm*2100mm

9、設備重量：367kg



2.1.2系統設備參數

操作系統：Linux操作系統

人機界面：15寸液晶觸摸屏

安全防護：操作界面及警示燈提醒，異常狀態自動急停功能

打印功能：58mm熱敏打印機

外部接口：支持USB、以太網、RS232、RS485

電源參數：AC 220V,50Hz 額定功率800W

外形尺寸：1750mm*950mm*2100mm
