功能特點

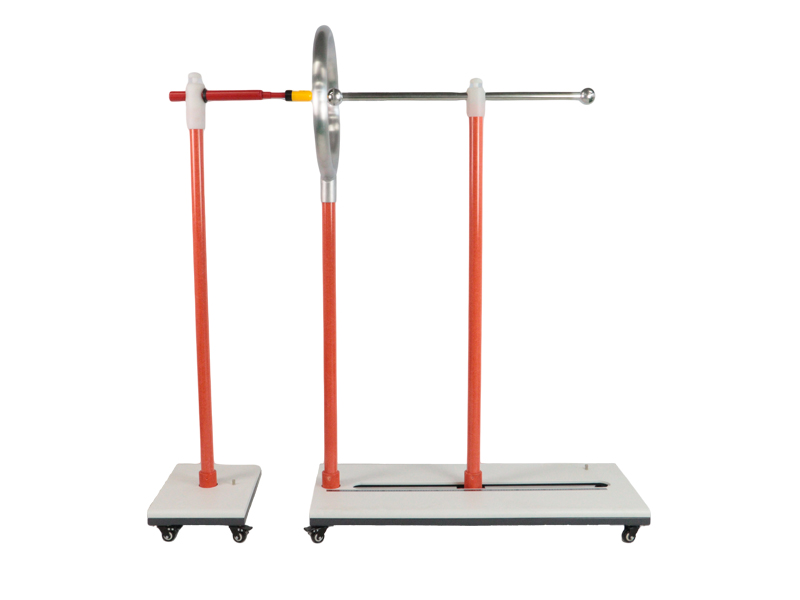

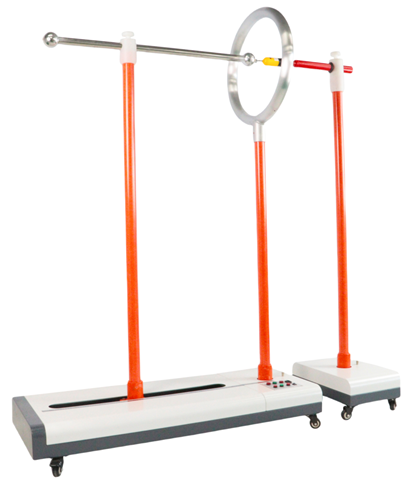

NEPRI-6004 10-35kV遙控電動款驗電器啟動電壓測試支架是根據《DL/T976-2017帶電作業工具、裝置和設備預防性試驗規程》、《DL/T1476-2023電力安全工器具預防性試驗規程》、《DL/T 740-2014電容型驗電器》等相關規程中關于驗電器啟動電壓測試的要求基礎上研發而成。本產品各項指標均符合國標的要求?？梢园瓷鲜鲆?guī)程要求對驗電器功能檢測，產品適用于所有與電力相關行業10kV～35kV驗電器功能檢測。

驗電器是電力系統操作和檢修必備的安全防護用具，DL/T1476-2017《帶電業安全工器具預防性試驗規程》和DL/T740-2014《電容型驗電器》規定了驗電器等常用安全工器具的試驗方法和周期。驗電器啟動電壓試驗和工頻耐壓試驗，周期為壹年，試驗過程中不允許擊穿，同時驗電器的啟動電壓值必須在額定電壓的10%～45%之間。

一、安裝說明

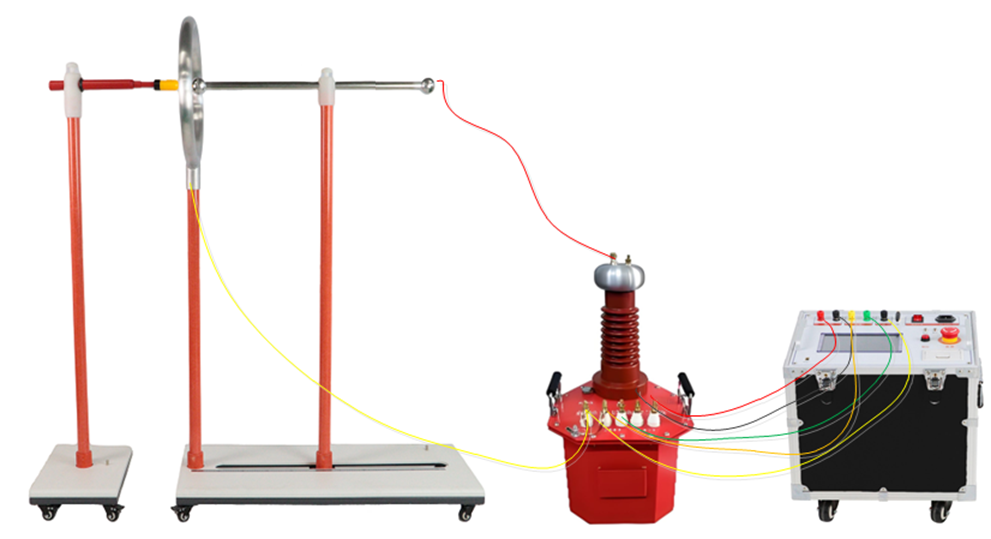

    將球形的高壓電極及環形的接地電極分別固定在支架上，高壓電極可以通過遙控器控制滑塊向左右移動，測試支架具有標尺刻度，參照表1、表2調節距離，也可以通過底座平臺上的安全工器具電動控制儀上的按鍵電動調節控制。

注意：驗電器測試架周圍1.5m內不得放置任何其他物體。

根據《DL/T740-2014電容型驗電器》規程，10kV~35kV驗電器功能檢測采用的均壓環直徑為550mm，均勻環圓心到地距離不低于1.5m，均壓球直徑為60mm。而66kV~500kV采用的均壓環直徑為1050mm，均勻環圓心到地距離不低于2.5m，均壓球直徑為100mm。固本套設備分為2個裝置。

做10kV~35k驗電器試驗時采用均壓環直徑為550mm的裝置，做66kV~500kV驗電器試驗采用均壓環直徑為1050mm的裝置。

驗電器分帶接觸電極延長，和不帶接觸電極延長2種，兩種驗電器的試驗方法也不相同。

驗電器功能檢測分驗電器啟動檢測、同向干擾檢測、反向干擾檢測。啟動電壓報警在標稱值的10%~45%為合格，否則驗電器不合格。
