概述：
NEPRI-7129便攜式頻率信號發生裝置是依據《西北電網新能源場站快速頻率響應功能入網試驗方案(試行)》設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現，為新能源場站中的并網試驗所需要的頻率信號源裝置。
產品符合標準
GBT 19963《風電場接入電力系統技術規定》:
GBT 19964《光伏發電站接入電力系統技術規定》;
DL/T 1870《電力系統網源協調技術規范》;
產品特色
模擬量輸出
可對模擬的保護、發變組等裝置進行測試。支持輕量化多間隔快速頻率模擬功能，支持2間隔6個獨立電壓通道的多點頻率、電壓靈活控制模擬輸出。信號發生周期不超過100ms。
信號階躍功能
具備電壓階躍模擬功能，增加電壓遞變dv/dt測試模塊?？h備頻率變化模擬功能，增加頻率遞變df/dt測試模塊,
通用測試
支持手動靈活設置2個間隔不同相變電壓的幅值、相位、頻率等電氣量參數，能夠以即時觸發和手動觸發模式進行輸出設置。支持并發測試，實現同時對多個目標設備的測試，各測試任務之間不產生交叉關聯，不相互影響，能保證各自測試的獨立性。
測試模板編輯
支持測試模板編輯，可將測試項目保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。
狀態序列測試
狀態序列模塊*多可設置 50 個狀態，引起狀態切換的條件可設置為時間觸發、手動觸發和GPS 分脈沖觸發。并能實時顯示狀態的相量圖，并可進行全面的試驗評估。 輸入方式有任意輸入、按序量輸入和按功率輸入和按短路故障模型輸入，可靈活設置不同狀態電壓輸出幅值、相位等電流參數。

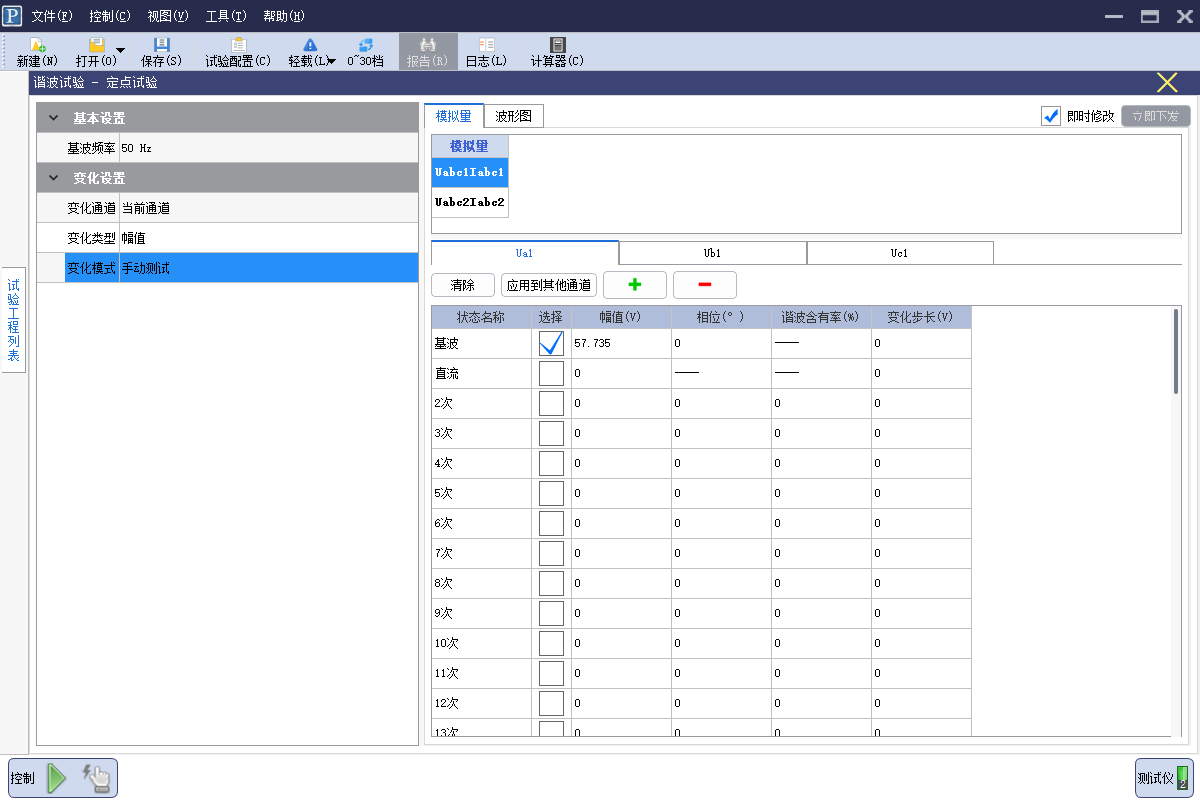

諧波測試
支持疊加諧波試驗，能同時疊加0~63次諧波，并可在線進行調整:可設置2個變化量，同時改變一路電壓的輸出值變化方式可選“始-終”和“始-終-始”。疊加方式可選擇有名值疊加和百分比疊加，可設置1個通道的輸出值作為監測量，以監測該通道的真有效值、基波、直流以及各次諧波值。
遞變、滑差測試
遞變、滑差模塊可以模擬一個按步長變化或者按滑差變化的過程，用于測試保護裝置的動作值、返回值、閉鎖值。
試驗過程中可以設置1~2個變量，變量可選擇為相電壓、線電壓，并且試驗支持單向試驗和雙向試驗。
技術特點：
頻率擾動測試：頻率擾動可以模擬?個額定值電壓頻率信號按照時間動態變化的過程，變化過程可以設定為固定時間或?動觸發。
電壓階躍測試：電壓階躍可以模擬?個電壓幅值按照時間以狀態序列變化的過程，狀態序列變化過程可以設 定為固定時間或?動觸發，電壓幅值可以根據需求靈活設定。
曲線模擬測試：曲線模擬可以導????定義的頻率信號變化?件，通過波形回放?式對電壓頻率信號進? 有效的模擬輸出。
安全及報警：具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保 護功能。
故障回放：?持故障仿真和COMTRADE格式數據回放功能。支持導入新能源場站實際運行或調試過程中，描述整過頻率或電壓變化過程的錄波文件，通過波形回放的方式對電壓頻率及幅值進行有效的模擬輸出。
對時與授時：具備同步觸發功能，支持直接接入GPS/BD天線進行對時，也支持IRIG-B,PPS及PTP 1588對時方式并可支持對外輸出IRIG-B,PPS及PTP 1588授時信號。
觸摸操作：配備10.4?高分辨率顯示屏，支持觸摸操作
