NEPRI-6921手持式局部放電聲波成像儀

產品特點

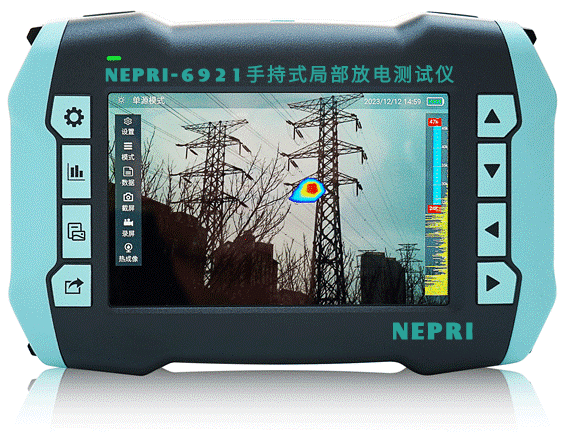

? 一旦氣體發生泄漏，聲像模塊即可感知到氣體泄漏時產生的超聲波/聲波，從而定位到泄漏發生的位置，進行報警。該功能的實現基于聲學成像技術，利用麥克風陣列，掃描空間聲波，通過聲波的相位差異來確定故障位置，得到“聲像圖”。

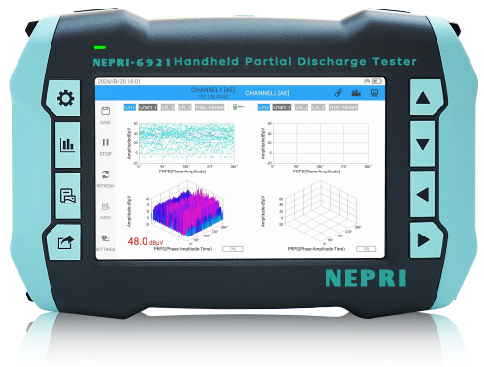

? 自動診斷分析測試結果，具備自主數據采集和局放信號分析診斷功能。也能提供傳感器的測試數據以及時域/PRPD/PRPS圖譜/直方圖/飛行時間圖等重要數據。

? 無線WiFi或藍牙連接；USB或藍牙導出檢測報告，藍牙播放音頻功能

? 配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測；

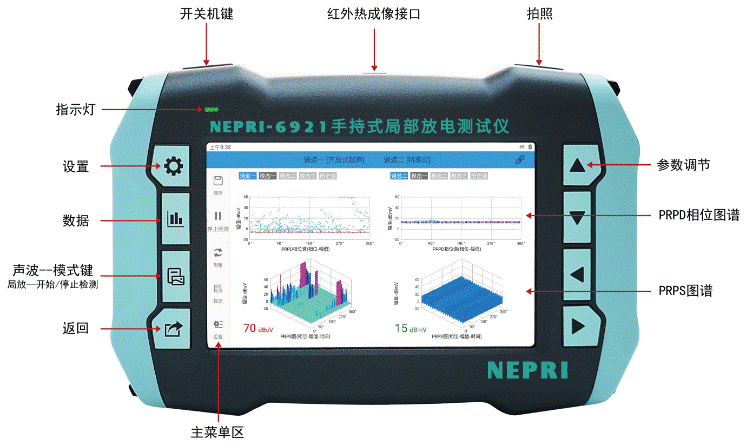

? 按鍵/觸屏均可操控。人性化的人機界面方便不同設備的數據管理；

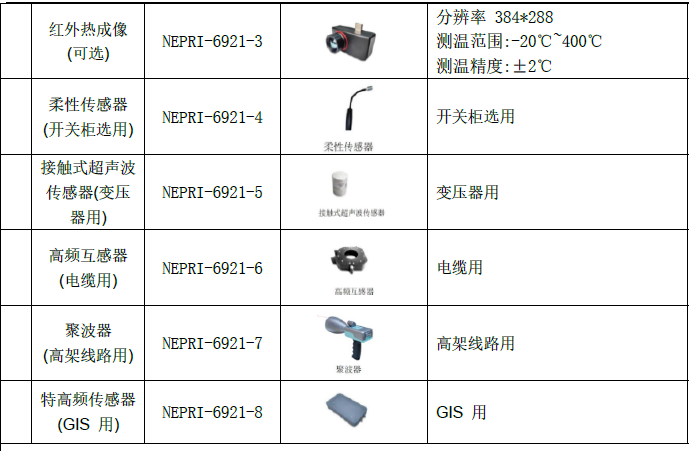

? 多功能局放采集器—WiFi版精密小結構、準確數據采集和多樣化的測量原理，能夠?qū)崿F(xiàn)各種電氣設備的局放檢測，包括超聲波、地電波測量原理。您只需更改不同傳感器，就可以完美解決高壓電氣設備的局放檢測任務?？赏饨覩IS、變壓器、架空線路、電纜等專用檢測傳感器。

? 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；

? 測試帶寬范圍為30kHz ~ 3.0GHz，適用各種頻段的檢測原理；

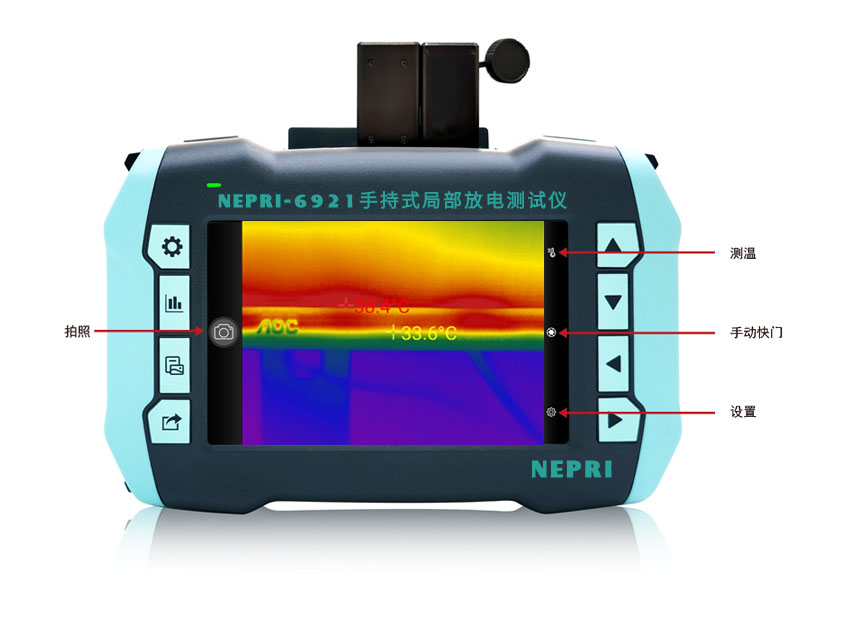

? 通過屏幕顯示的圖像色彩和熱點追蹤顯示功能就能初步判斷發熱情況和故障部位，從而高效率、高準確率地確認問題所在。

? 可拍照、錄屏，顯示30天歷史數據趨勢圖。

產品應用領域

? 發、配電企業

? 鐵路系統

? 石油化工供電系統

? 航空航天檢測領域

? 自動化檢測領域

參數指標

 按照標準

DL/T 500-2009 電壓檢測儀使用技術條件

GB/T 4208-2008 外殼防護等級的分類（IP代碼）

GB/T 2423.1-2001 電工電子產品基本環境試驗規程 試驗 A:低溫試驗方法

GB/T 2423.2-2001 電工電子產品基本環境試驗規程 試驗 B:高溫試驗方法

GB/T 2423.4-1993 電工電子產品基本環境試驗規程 試驗:交變濕熱試驗方法

GB/T 2423.5-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗和導則:沖擊試驗方法

GB/T 2423.10-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗和導則:振動(正弦)試驗方法

GB/T 17626.2-2006 電磁兼容性 試驗和測量技術 靜電放電抗擾度性試驗（IEC 61000-4-2：1995）

GB/T 17626.5-2008 電磁兼容性 試驗和測量技術 浪涌（沖擊）抗擾度試驗（IEC 61000-4-5：1995）

GB/T 17626.3-2006 電磁兼容性 試驗和測量技術 射頻電磁場輻射抗擾度試驗（IEC 61000-4-3：1995）

GB/T 17626.4-2008 電磁兼容性 試驗和測量技術 快速瞬變電脈沖群抗擾度試驗（IEC 61000-4-4： 1995）

GB/T 17626.7-1998  電磁兼容 試驗和測量技術供電系統及所連設備諧波、諧間波的測量和測量?jī)x器導則

GB/T 19862-2005 工業自動化儀表絕緣電阻、絕緣強度技術要求和試驗方法
